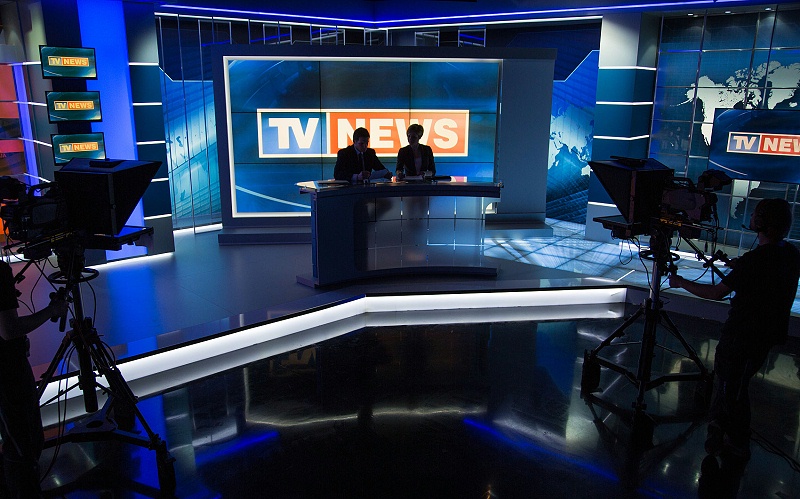

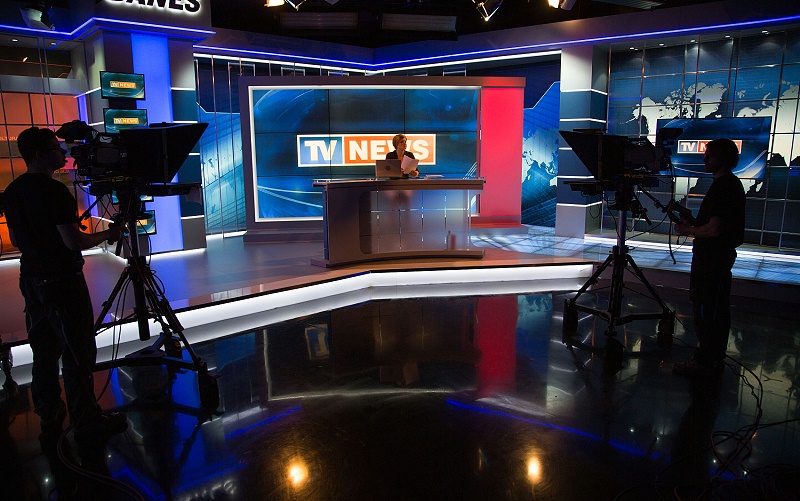

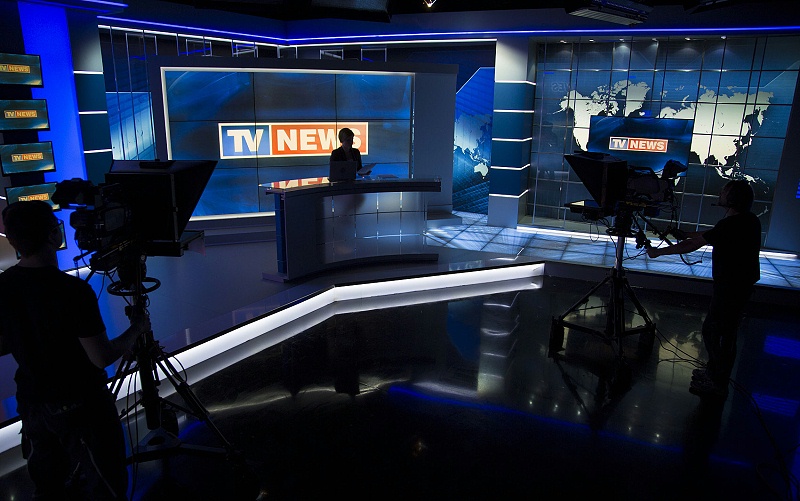

LED顯示屏因?yàn)槠鋬?yōu)點，在電視新聞演播室中的應用非常廣泛。在文中主要就對新聞演播室LED背景應用中的幾個要素進行探討，為進一步增強新聞演播室LED背景應用效果提供借鑒。LED顯示屏 ，以其成本較低、亮度高、分辨率較高、更換畫面靈活性強等優點目前已經開始應用于電視新聞演播室的背景中。與傳統的DLP、液晶拼接等大屏顯示技術相比，LED背景具有無拼縫、無單元色差、更長使用壽命、更好的色彩還原度、更高動態刷新頻率等優勢，因而在電視演播室背景中的使用越來越廣泛。

　　一、LED大屏幕技術的優勢

　　隨著演播室大屏技術的飛速發展，目前一般使用到的有LED大屏技術、LCD大屏技術、PDP大屏幕技術、DLP大屏幕技術等四種技術，其中后三種屏幕在傳統的演播室中有著廣泛的使用，但是依然存在技術性問題，例如拼縫問題、散熱能力較差、占用空間較大等。而LED大屏幕擁有建筑空間利用率高、拼裝容易、維護成本低、色彩鮮艷、亮度高、顯示面積大等優勢，被大量使用在戶內外的大型廣告中，例如，酒店大堂、賽事運動、展覽展示 、舞臺表演等場合。但之前因?yàn)長ED近距離觀看畫面顆粒感較強、顯示像素間距大等技術問題，沒有在室內高端主流應用中得到廣泛的使用。而隨著半導體制作工藝的越來越成熟，LED顯示點之間的間距也逐步減小，因此分辨率也越來越高。小間距LED顯示屏表示的是LED點間距在P2.5之下的室內LED顯示屏，一般有P1.5、P1.8、P2.0、P2.5等LED顯示屏產品。其優勢主要在于以下幾點：

　　1、逐點校正。該項技術能夠增強LED顯示屏色彩保真度與亮色均勻度，也就是利用對LED顯示屏上的所有像素區域的亮度信息展開采集，得到所有像素的校正系數矩陣與所有基色子像素的校正系數，并把其傳遞給顯示屏中的控制系統，通過控制系統應用校正系數，能夠?qū)λ械南袼氐牟町愋赃M(jìn)行驅動，使得LED顯示屏的色彩得到真實的還原，并使得畫面更加細膩純凈。

　　2、低亮高灰。使用高亮度低功率的燈芯產品。并使用高色域與高刷新控制系統的處理系統，系統刷新頻率達到2600Hz。

　　3、無縫拼接。使用箱體結構，其具有平整度高、散熱性好、重量輕、拼接精度高、結構堅固的優勢，能夠進行快速的維護安裝，并支持前、后維護技術。

　　4、亮度誤差：±2%，色坐標誤差：±0.001.內建周期誤差經驗曲線。顯示屏在5年之內可以不用再進行再次校正，并能夠進行整屏、箱體、單點校正，并能夠進行現場校正。

　　5、LED燈芯的壽命一般都超過100000小時，其平均無故障壽命超過10000小時，失控點不超過1/10000。如果使用的是低功耗高亮的LED燈芯，其800cd/m2亮度下功耗不超過290W/m2，平均功率不超過73W/m2。全鑄鋁箱體在保證環境溫度處于0℃在20℃之間時，屏體溫度能夠保持在5℃至25℃之間。

　　二、新聞演播室LED背景的設計和應用要素

　　在新聞演播室LED背景的設計和應用中有以下幾個要素需要明確：

　　1、尺寸的確定

　　大屏幕尺寸應該根據演播室面積來確定。大屏幕尺寸大，可以遠離主持人，這樣燈光系統的布光容易些，大屏幕上出現的反光比較好處理。LED的投資與屏幕尺寸成正比，尺寸越大投入越高。大屏幕尺寸設計的過小，雖然減少了資金的投入，但為了保證背景兩側不穿幫，就要縮小與主持人之間的距離，燈光處理難度比較大，主光很容易打到大屏幕上造成反光。即使應用柔光照明，光線散射到屏幕上也會降低背景畫面的對比度，背景畫面的顯示效果就要打折扣。所以大屏幕背景的尺寸設計一定要考慮能保證與主持人保持適當?shù)木嚯x。由于各個演播室的燈光類型不同，為了保證LED背景的使用效果，在確定LED背景的尺寸時好做一個模擬布光，預測一下安裝后的效果。LED背景的長寬比例通常按16：9的高清比例來確定。

　　2、分辨率的確定

　　如果僅僅是顯示動態背景畫面，通常幾十到一二百平方米面積的演播室目前主要使用點距 4p的LED屏幕，基本能夠兼顧畫質和價格的平衡，性?xún)r(jià)比也比較高。 現在小點距(點距小于2.5mm)更高分辨率的LED大屏幕也相繼問世，更適合在背景屏幕中比較清晰地顯示新聞視頻畫面，當然點距小資金投入也相應要提高很多。

　　3、摩爾紋的

　　新聞演播室面積一般都不是很大，攝像機和大屏幕之間的距離比較近，如果不采取措施在攝像機拍攝的畫面中很容易出現一些稱為摩爾紋的不規則波紋。摩爾紋是LED大屏幕中密集排布的成行成列的發光二管在攝像機內部的感光元件中出現的條紋干擾，會使電視畫面出現高頻率沒有明顯的形狀規律的條紋。為了防止攝像機拍攝時畫面出現摩爾紋現象，一般需要在屏幕前面再加上一張擴散膜。用這張擴散膜來發光二管排列形成的橫豎條紋。擴散膜的厚薄和透明度的選擇至關重要。太厚透明度差的擴散膜，雖然對摩爾紋有利，但是會在一定程度上影響畫面清晰度。太薄透明度好又容易造成摩爾紋不徹底，這是個矛盾的選擇，需要綜合考慮。在其它因素都已經確定之后，還有后的一個調節手段那就是可以調整擴散膜和LED屏幕之間的距離，在清晰度和摩爾紋之間求得一個平衡。攝像機的白平衡調整以主持人為調整，不會照顧背景顏色，所以擴散膜不應該帶明顯的顏色，否則背景顏色會出現偏色。

　　4、安裝位置

　　LED大屏幕的安裝位置(主要是安裝高度)要結合主持人位置(要同時考慮坐位和站位)、攝像機機位等因素來確定，保證屏幕面積在畫面中有大利用率。一方面要保證拍攝靜態畫面不漏邊，另一方面還要保證攝像機在推拉拍攝全景等動態畫面時讓大屏幕能有個看起來比較舒服的構圖位置。LED大屏幕的安裝位置還要考慮到日后維護的方便，屏幕背面要留出適當?shù)木S修空間。上方注意與演播室后方吊掛的燈具位置錯開，不要影響逆光、輪廓光的調燈。

　　5、亮度控制

　　LED大屏幕作為演播室背景太暗分辨率下降背景圖像不清楚，太亮對演播室的整體燈光照度要求提高，因?yàn)橥ǔＲ笾黧w照度要高于背景亮度，這就需要大量增加整個照明系統的燈具數量，既增加資金投入，演播室較小時又受到空間的限制。所以L(fǎng)ED背景的亮度調整一定與演播室的整體照度相適應，通常控制在較低的亮度范圍內。

　　6、攝像機調整

　　認真仔細地調整攝像機快門時間，并與LED大屏的刷新頻率的調整相配合，這項工作一定要仔細，需要反復幾次的調試，找出不同刷新頻率下的佳快門配合時間，直至摩爾紋全部。

　　7、安全可靠性

　　LED大屏做演播室背景一定要安全可靠，不能因出現故障而影響正常的節目制作播出。特別是直播節目的演播室，可靠性要求就更高。演播室LED大屏幕背景的設計要把可靠性放在首要位置。從元器件的選擇到電路設計、供電方式、安裝工藝結構等各個方面都要充分考慮到可靠性要求。 雖然LED屏目前可靠性比較高，但是仍然有可能在使用中出現故障。特別是在設備使用初期和使用較長時間設備開始出現老化現象后，故障率會有所上升。LED大屏幕的屏幕單元塊、單元電源都是容易出現問題的易損件，需要有足夠的備份，并要求結構設計充分考慮到可以很容易地快速更換部件，保證節目制作播出安全。

　　三、LED大屏系統優化策略

　　為了更加適應新聞直播的要求，積展現出LED顯示大屏的作用，為多樣化的節目錄制提供良好的支持，就能夠從以下幾個方面對整個系統展開處理與優化：

　　1、整個大屏幕分為15個768mm x 672mm的箱體，箱體式的結構可以確保屏體可以既方便又平穩的移動。

　　2、LED顯示屏可以使用使用時間更長、均勻度更高、色彩更為柔和的2121型號的黑燈，從而使得演播室環境的適應能力更強。

　　3、在線路板上添加消影處理IC電路，防止在系統刷新率得到上限值時具有亮度陰影。

　　4、使用聚積5041驅動IC，該款I(lǐng)C具有電流增益的效果，在改變亮度時灰度不會受到損失，并且具有較高的色彩還原度(在亮度處于15%至50%時畫面的層次感不會具有較大的改變)。

　　5、LED的電源都使用自冷式的靜音電源，所有電源都使用鋁型材質，其散熱性能較好、重量較輕、體積較小。在確保LED電源和整個系統的穩定性上，能夠使得噪聲減小到少，符合演播室的噪音要求。

　　6、通過內部調試LED屏的色溫，使其保持在500k至600k附近，與目前LED燈光的色溫相同，從而讓LED屏幕當作背景色彩時其色彩還原度處于佳狀態，防止人物才出像時具有LED偏藍的情況。

　　7、操作系統使用的是廠家自己生產的諾瓦控制系統，它不但能夠讓系統安全、穩定的運行，同時又具有大屏幕的高刷新頻率。

　　8、通過30塊接收卡組和兩臺屏幕控制器構成LED顯示屏雙網線系統備份，再加上視頻處理器的信號源相互之間為熱備，確保了不會出現背景信號中斷的情況，符合新聞直播安全播出的要求。

　　四、結語

　　新聞演播室在實際設計和應用中，如果不考慮以上要素就會直接影響電視新聞的制作和播出的質量，所以要十分細致地在實踐中相互協調一致，以確保節目質量為核心，以工作程序順暢、簡便、安全、保障為原則認真執行，從而達到佳播出效果。
