一 項目簡介

馬家堡文化藝術中心(暫)是在北京城市更新的背景下，為提升馬家堡旱河兩側景觀風貌，激發居民活動意愿，釋放區域內優勢環境資源活力，打造具有區域亮點的，網紅打卡地、城市新名片。

二 系統介紹

ZOBO卓邦作為豐臺區“倍增計劃”、首批456家豐臺發展伙伴之一，為更好地助力全市區域綜合型城市更新示范區建設，本次為馬家堡文化藝術中心(暫)提供整體音視頻系統建設，為其提供擴聲系統、LED顯示系統、劇場燈光系統等空間視聽解決方案及服務。

擴聲系統

ZOBO卓邦技術團隊，經過多次現場考察和實地測量，并根據考察和測量的結果在電腦上進行了反復的軟件模擬實驗，決定采用系統由左中右揚聲器+超/低揚聲器+流動返聽揚聲器+臺唇揚聲器+補聲揚聲器組成。

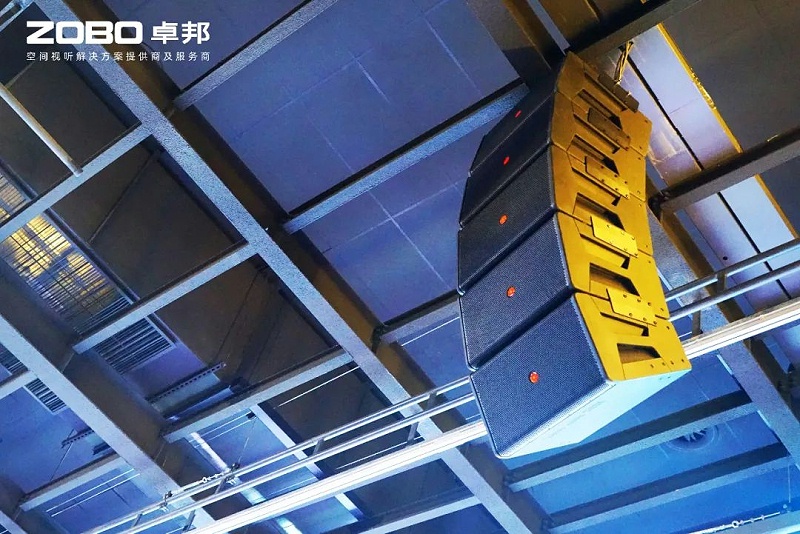

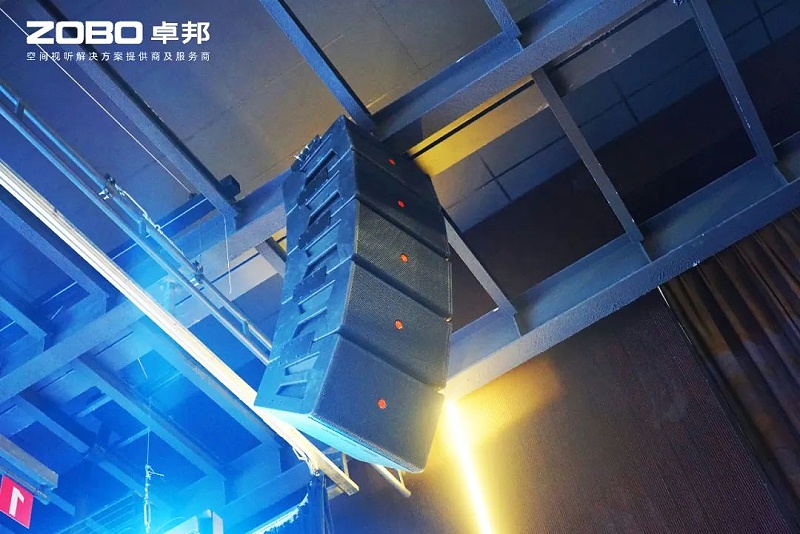

舞臺前方設置左中右聲道主擴聲音箱，選用ZOBO卓邦旗下PRS品牌WINA系列WINA312恒曲率陣列揚聲器，使得聲音均勻覆蓋整個看臺區域觀眾;

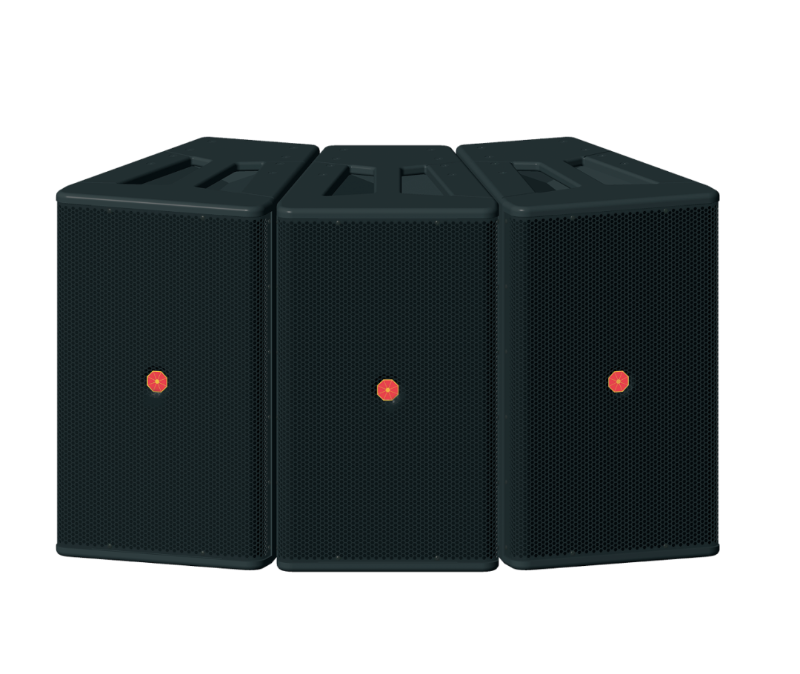

WINA系列 恒曲率陣列揚聲器系統

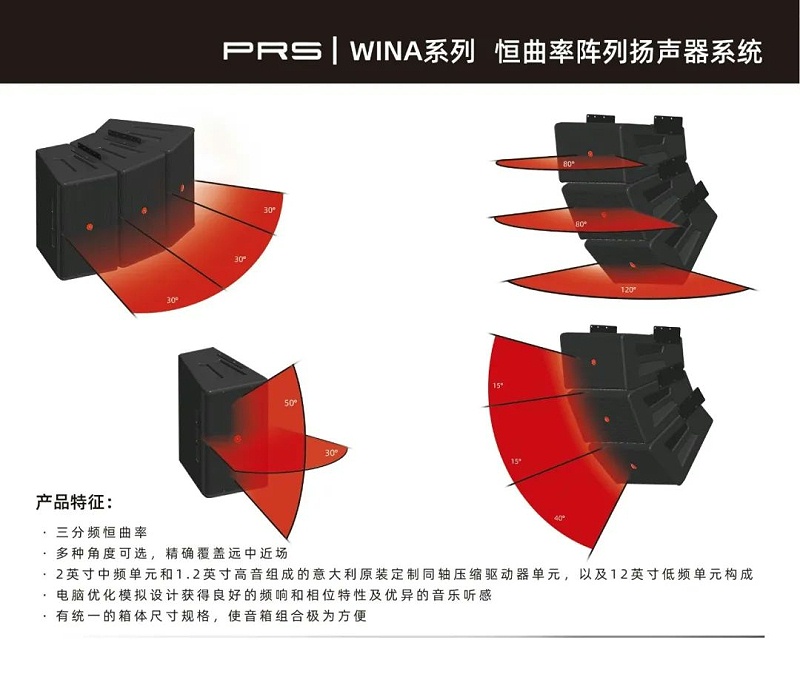

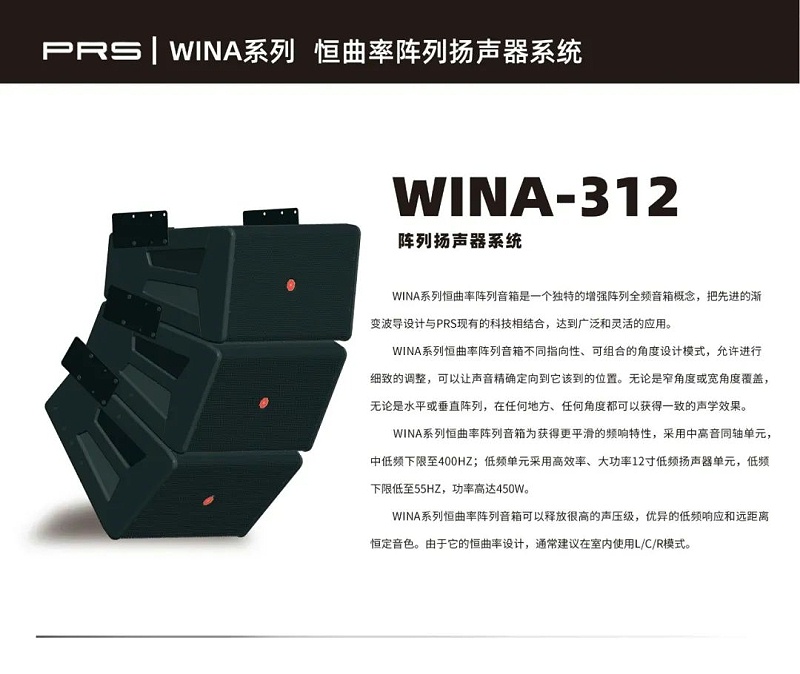

主擴選用PRS品牌WINA系列恒曲率陣列揚聲器，WINA系列恒曲率陣列音箱是一款增強陣列全頻音箱概念，把漸變波導設計與PRS現有的科技相結合，達到廣泛和靈活的應用。

WINA系列恒曲率陣列音箱不同指向性、可組合的角度設計模式，允許進行細致的調整，可以讓聲音定向到它該到的位置。無論是窄角度或?qū)捊嵌雀采w，無論是水平或垂直陣列，在任何地方、任何角度都可以獲得一致的聲學效果。

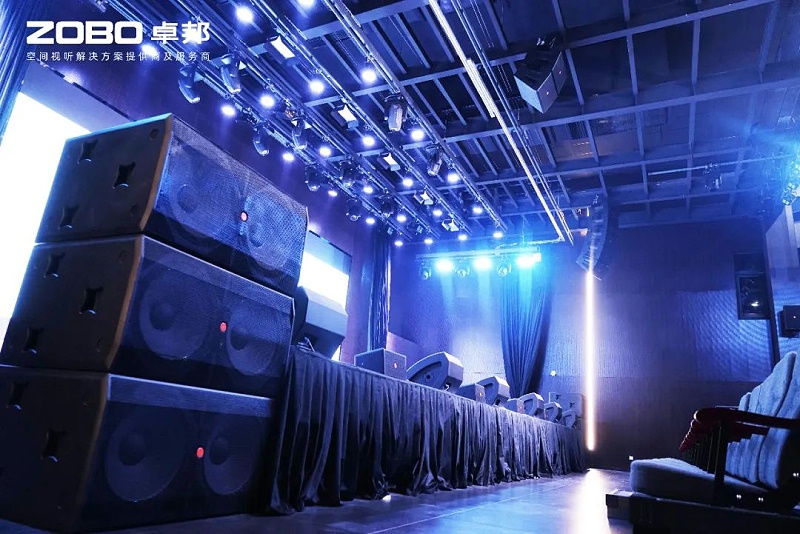

舞臺前地面設置左右超/低音音箱，選用ZOBO卓邦旗下PRS品牌TW系列TW218B低頻揚聲器，增加舞臺演出時的低頻效果表現;

舞臺前地面設置流動返送音箱、臺唇音箱，返送選用ZOBO卓邦旗下PRS品牌BL系列BL12M全頻揚聲器，給舞臺表演人員提供實時演唱、伴奏等監聽;

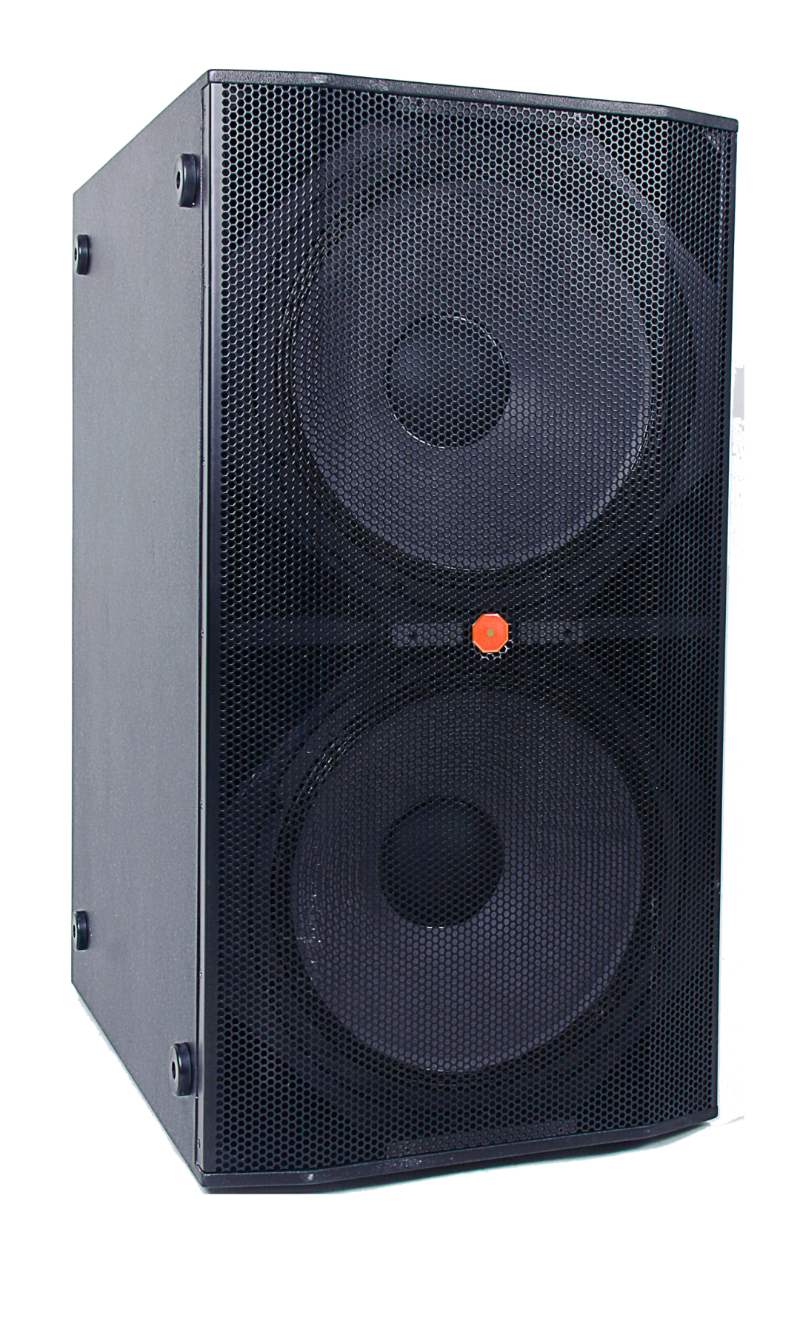

TW系列 TW218B低頻揚聲器

PRS品牌TW系列TW218B揚聲器，是一款雙18低頻揚聲器。電腦優化模擬設計，以獲得良好的頻響和相位特性，雙18英寸低頻單元倒相式無源低頻揚聲器帶通式設計，高強度箱結構額定功率1000W，短期功率4000W，適用于需要增強低頻效果的場所，音質特點為干凈、有力度、且不失彈性。

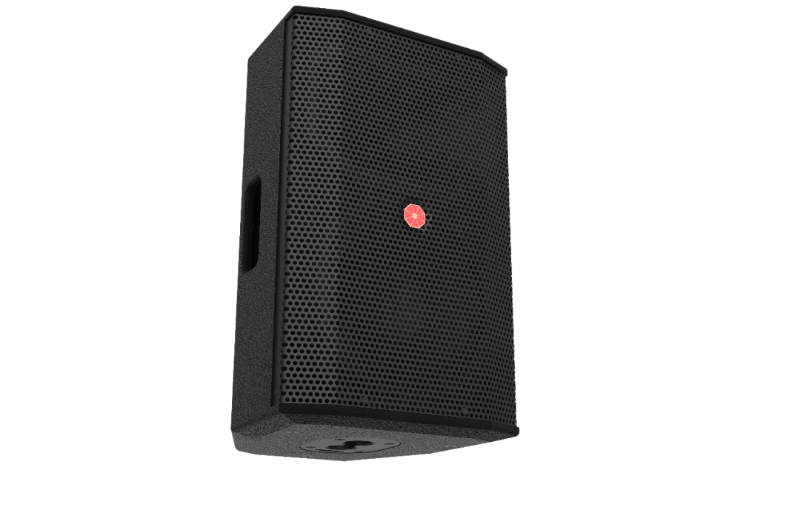

BL系列 BL12M全頻揚聲器

PRS品牌BL系列BL12M揚聲器，是一款12寸返聽揚聲器。由二分頻12英寸中低頻單元和高頻75mm壓縮驅動器組成的倒相式全頻音箱，專為演出返聽場所量身定做。

臺唇選用ZOBO卓邦旗下PRS品牌TW系列TW8全頻揚聲器，給前排觀眾補充聲音;觀眾區兩邊墻上設置了補聲音箱，提高觀眾區域聲場的均勻度;

補聲選用ZOBO卓邦旗下PRS品牌TW系列TW12全頻揚聲器，給觀眾提供均勻的聲音覆蓋。

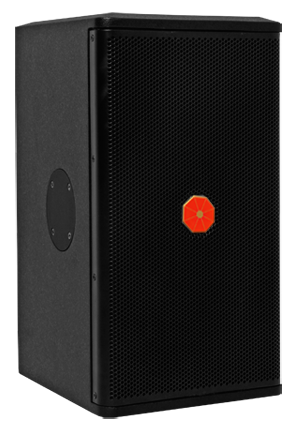

TW系列 TW8全頻揚聲器

PRS品牌TW8全頻揚聲器，是一款兩單元兩分頻全頻音箱。由一只8寸CLOTHEDGE低頻單元和一只1英寸鈦膜高音壓縮驅動器組成。大動態、高靈敏度、中、高音通透清晰，低頻力度感好。箱體由板構成，采用木楔式結構。

TW系列 TW12全頻揚聲器

PRS品牌BL系列BL12M揚聲器，是一款12寸返聽揚聲器。由二分頻12英寸中低頻單元和高頻75mm壓縮驅動器組成的倒相式全頻音箱，專為演出返聽場所量身定做。

系統配置PRS品牌D系列，主擴聲音箱功放選用D2.135Ⅱ，超/低音箱功放選用D2.135Ⅱ，返送功率放大器選用D2.6Ⅱ，補聲音箱功放選用D2.6Ⅱ，臺唇音箱功放選用D2.4Ⅱ?yàn)閾P(yáng)聲器做單獨處理電平、均衡、延時、壓限等。

LED顯示系統

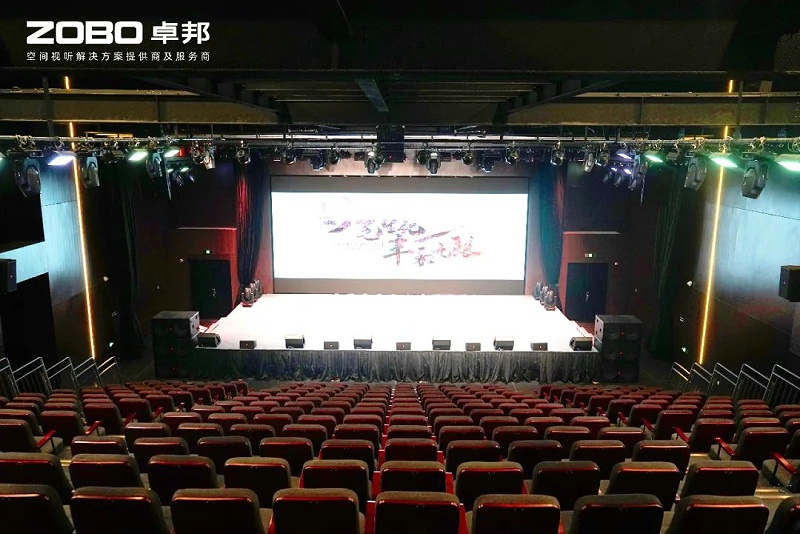

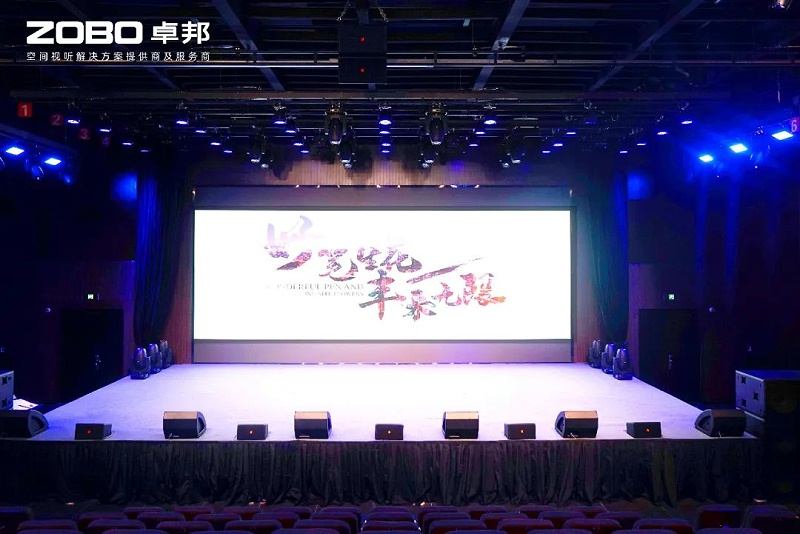

舞臺區后墻設置一塊P2.0規格室內全彩顯示屏，顯示面積9.28×4.32米，分辨率4640×2160，刷新頻率3840Hz。高清全彩顯示屏可以配合不同的舞臺形式作為背景來使用。

劇場燈光系統

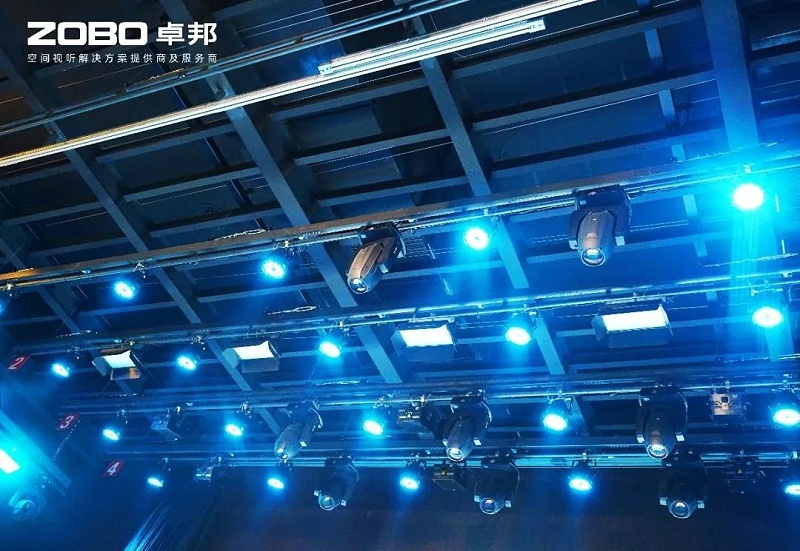

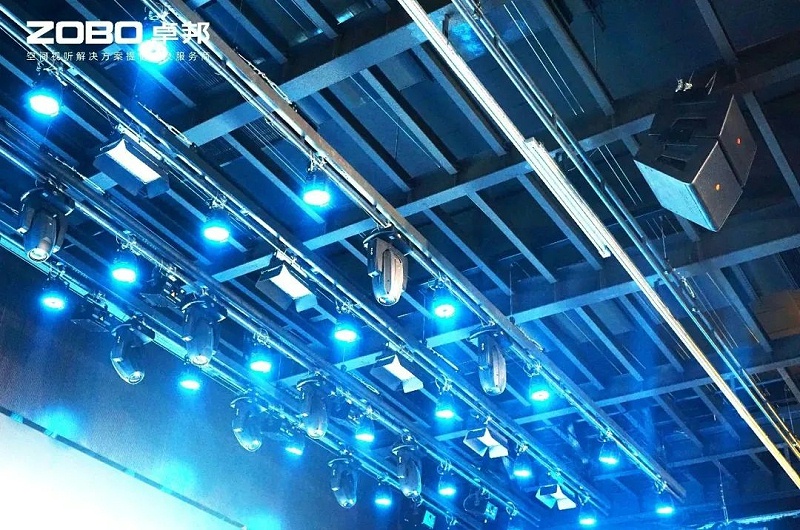

選用國內品牌LED燈光設備，舞臺上空設置5道升降頂光燈桿、2道升降側光燈桿，配置激光燈、三合一搖頭圖案燈、LED染色燈、LED頻閃燈、會議平板燈，滿足話劇會議等舞臺演出活動使用。

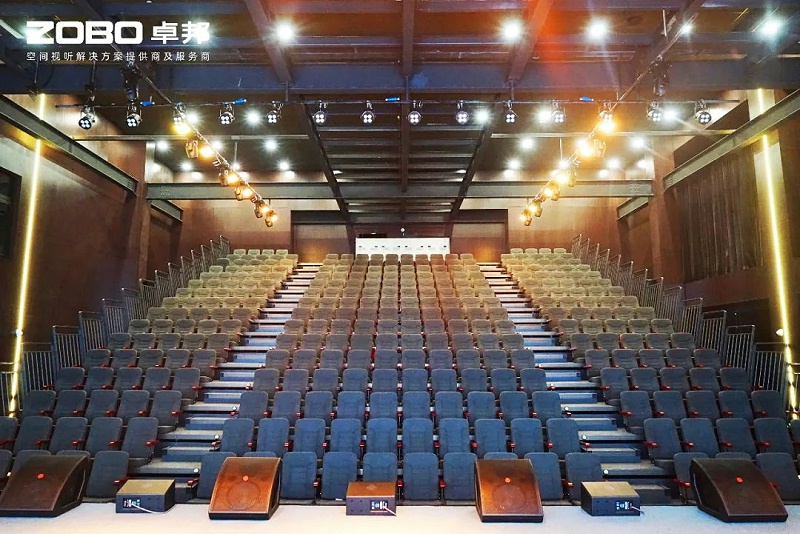

觀眾席上設置1道固定面光燈桿，2道固定側光燈桿，配置面光燈、光束燈、LED頻閃燈、兩眼燈，給舞臺區域表演人員提供面光補光及舞臺效果使用。

集中控制系統

幕布機械系統，舞臺上空從前往后設置1道對開大幕、1道對開底幕。舞臺幕布的設置可以增加舞臺的表演縱深空間，豐富表演形式。

ZOBO卓邦憑借音視頻產品、完善空間視聽解決方案、精湛的技術能力及豐富的服務經驗,完成此次整體空間視聽系統的建設及服務，收獲了相關領導的一致好評。
